Portaltechnik

BMS Palettierer UNIPAL 105/106

Charakteristisch für die Portal-Palettierer des Typs BMS UNIPAL 105/106 ist ihre exakte Positionierung selbst im absoluten Hochleistungsbereich. Mit ihrer verwindungsfreien Edelstahl-Schweißkonstruktion sowie dem einzigartigen Brückenaufbau der X-Achse, der für eine optimale Lastverteilung sorgt, sind sie zudem sehr robuste und langlebige Maschinen.

Die Motion Control Steuerung garantiert zusammen mit der Wartungsfreien Antriebstechnik produkt- und materialschonende Bewegungsabläufe in einem individuell anpassbaren quaderförmigen Arbeitsbereich ohne jegliche Toträume oder Begrenzungen. Die Portal-Palettierer sind mit ihrem modularen Aufbau sehr flexibel in der Einplanung, die Anordnung der Zu- und Abläufe ist ebenfalls frei wählbar. Geeignet sind die Portal-Palettierer des Typs BMS UNIPAL 105/106 je nach Ausführung für Abfüllanlagen bis zu einer Maximalleistung von 60.000 F/h.


BMS Palettierer Portaltechnik UNIPAL 105-106
  • Integrierter Schaltschrank
  • Grundrahmen in stabiler, verwindungsfreier Edelstahl-Schweißkonstruktion
  • Motion Control Steuerung Siemens SPS und SEW Antriebstechnik
  • Optimale Lastverteilung durch einzigartige Brückenkonstruktion
  • Flexible Anordnung der Zu- und Abläufe

UNIPAL 106

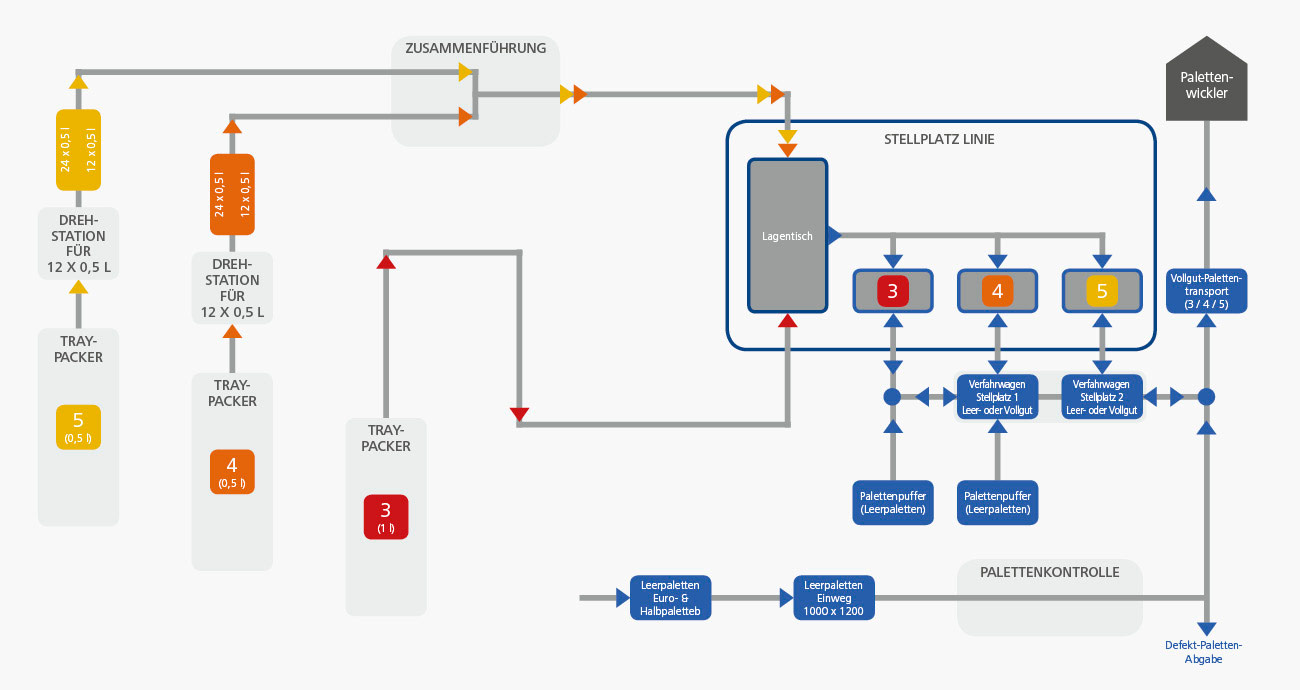

Bepalettieranlage – Verarbeitung von unterschiedlichen Palettenformaten

BMS Palettierer Portaltechnik UNIPAL 105-106 Bepallettierungsanlage

BMS Portalpalettierer: Die UNIPAL 105/106 im Einsatz

BMS Portalpalettierer UNIPAL 105 Entpalettierung mit Klemmgreiferkopf

UNIPAL 105 – Entpalettierung mit Klemmgreiferkopf

BMS Portalpalettierer UNIPAL 106 Entpalettieranlage und Bepalettieranlage

UNIPAL 106 – Ent- und Bepalettieranlage mit Klemmgreiferkopf und Nachzentrierung

BMS Portaltechnik UNIPAL 106 Entpalettieranlage und Bepalettieranlage

UNIPAL 106 – Ent- und Bepalettieranlage

BMS Portaltechnik UNIPAL 106 Verarbeitung von unterschiedlichen Palettenformaten

UNIPAL 106 – Bepalettieranlage – Verarbeitung von unterschiedlichen Palettenformaten


Die UNIPAL 105/106 Technologien im Überblick


  • Robuste und langlebige Maschinenkonstruktion
  • Portalkonstruktion aus Edelstahlprofilen
  • Modulares Konzept, dadurch flexibel in der Anlagenplanung
  • Individuell und kundenspezifisch anpassbare Portalgröße
  • Im Maschinengestell integrierte Sicherheitstechnik
  • Bewehrte Siemens SPS und SEW Antriebstechnik
  • Ausführung als Entpalettierer, Bepalettierer, Kombi-Palettierer, Kommissionier-Palettierer

Portalachse (X-Y-Achse)

  • Ausführung als Rollenfahrwerk
  • wartungsfreier Zahnriementechnik keine wartungsaufwändigen Zahnstangenantriebe
  • SEW Antriebstechnik
  • Portalgröße kundenspezifisch anpassbar

Hubachse (Z-Achse)

  • Ausführung als Hubsäule oder Teleskop (optional)
  • SEW Antriebstechnik
  • Orientierungsachse (optional)
  • Hubweg von 600mm bis 2400mm

  • Hakengreiferkopf
  • Klemmgreiferkopf
  • Röllchengreiferkopf
  • Kombigreiferkopf
  • Sonder und individual Greiferköpfe

  • Zwischenlagen Handling
  • Lagenvorbereitung
  • Gruppierstationen
  • Individual Baugruppen
  • Lagenschieber

Die BMS UNIPAL Serie
